产品详情

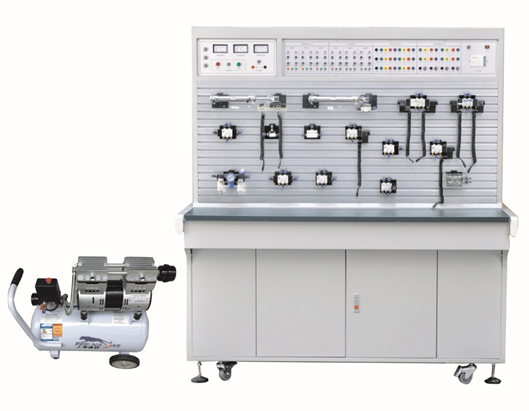

DB-105 气动实训台(工业型)
气动元件有气控、电控和手控等方式,气动回路可采用独立的继电器控制单元进行电气控制,也可采用PLC控制;各个气动元件成独立模块,均装有带弹性插脚的底板,在通用铝型材板上构建成各种气动回路:集各种真实的气动元件、继电器控制单元、PLC编程控制技术于一体。带有电流型漏电保护,系统额定压力保护。
技术参数及基本配置:
输入电源:三相五线,380V,允差±10%,50Hz。
装置容量:<1kVA。
静音空气压缩机:工作电源AC 220V,允差±10%,50Hz;电机功率250W:标称容积10L,额定输出气压1Mpa。.
PLC选用三菱FX1S-20MR主机,主机为12点开关量输入/8点开关量输出。
配有控制模块:电源模块,PLC控制模块,PLC按钮控制模块。继电器控制模块,控制按钮模块。
气动元件配置清单:
输入电源:三相五线,380V,允差±10%,50Hz。
装置容量:<1kVA。
静音空气压缩机:工作电源AC 220V,允差±10%,50Hz;电机功率250W:标称容积10L,额定输出气压1Mpa。.
PLC选用三菱FX1S-20MR主机,主机为12点开关量输入/8点开关量输出。
配有控制模块:电源模块,PLC控制模块,PLC按钮控制模块。继电器控制模块,控制按钮模块。
气动元件配置清单:
序号 | 型号/规格 | 名称 | 数量 | 单位 |
1 | 气泵 | 空气压缩机WY5.2 | 1 | 只 |
2 | QGX25ⅹ100 | 单作用缸 | 1 | 只 |
3 | QGX25ⅹ100 | 双作用缸 | 1 | 只 |
4 |
| 旋转气缸 | 1 | 只 |
5 | AC2000 | 三联件 | 1 | 只 |
6 | AR2000 | 减压阀(带压力表) | 1 | 只 |
7 | H21008 | 手动换向阀 | 1 | 只 |
8 | 4V210-8(DC24V) | 单电磁换向阀(二位五通) | 2 | 只 |
9 | 4V220-8(DC24V) | 双电磁换向阀(二位五通) | 1 | 只 |
10 | 4V230-8(DC24V) | 双电磁换向阀(三位五通) | 1 | 只 |
11 | 4A21008 | 单气换向阀(二位五通) | 2 | 只 |
12 | 4A21008 | 双气换向阀(二位五通) | 2 | 只 |
13 | MOV2 | 行程阀(机控) | 1 | 只 |
14 | MOV3A | 行程阀(按钮) | 1 | 只 |
15 | ST02 | 或门型梭阀 | 2 | 只 |
16 | 1/4 QE02 | 快速排气阀 | 2 | 只 |
17 | RE02 | 单向节流阀 | 2 | 只 |
18 | 1/4 | 单向阀 | 2 | 只 |
19 |
| 顺序阀 | 2 | 只 |
20 |
| 气容 | 1 | 只 |
21 | PU6ⅹ4 | 气管 | 20 | 米 |
22 | 三菱 | 编程电缆 | 1 | 条 |
23 |
| 内六角扳手 | 2 | 把 |
24 |
| 螺丝刀 | 2 | 把 |
25 |
| 剪刀 | 1 | 把 |
26 |
| 活动板手 | 1 | 把 |
27 |
| 尖嘴钳 | 1 | 把 |
28 | 1/8 | 消声器(小) | 2 | 只 |
29 | 3/8 | 消声器(大) | 1 | 只 |
30 | 6 | 三通(T型三通) | 4 | 只 |
31 | 8 6 | 三通(Y型减径三通) | 1 | 只 |
32 | 6 | 四通 | 2 | 只 |
33 | 601 | L型(螺纹二通) | 2 | 只 |
34 | 602 | L型(螺纹二通) | 2 | 只 |
35 | 6 | 气孔塞头 | 20 | 只 |
36 |
| 液压实验指导书说明书 | 1 | 册 |
37 |
| PLC编程软件 、程序光盘 | 1 | 个 |
可以完成的实训项目:
气动基本回路
可完成40多种气动回路实验(学生也可自行设计搭建其它回路),典型实验如下
单作用气缸的换向回路;
双作用气缸的换向回路:
单作用气缸速度控制回路;
双作用气缸单向调速回路;
双作用气缸双向调速回路;
速度换接回路;
缓冲回路;
二次压力控制回路 :
高低压转换回路;
计数回路;
延时回路:
过载保护回路;
互锁回路;
单缸单往复控制回路;
单缸连续往复动作回路。
直线缸、旋转缸顺序动作回路;
多缸顺序动作回路:
双缸、同步动作回路:
回缸联动回路;
卸荷回路;
或门型梭阀的应用回路。
快速排气阀应用回路;
