DB-JDW12 中央空调实训考核装置(网络型)

一、产品概述
DB-JDW12型中央空调实训考核装置(网络型)系统采用水冷机组,不锈钢框架结构,终端建立一个专门房间进行客户的模拟,大厅的模拟直接利用教室原来空间,采用分水器和集水器对冷量或热量进行分配调节,整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。

中央空调实训考核装置

(一)功能
1、中央空调系统的认知及使用
2、制冷原理与热交换技术
3、中央空调系统常用传感器识别与应用
4、中央空调的PLC编程与控制应用
5、中央空调的运行操作及考核
6、中央空调运行保护与日常维护操作考核
7、中央空调故障维修及考核
8、变频器应用
9、触摸屏应用
10、计算机数据采集与组态控制技术应用
11、网络通讯技术及其应用。
12、具有自动溢水保护系统
(二)配置
1、电气参数
工作电源:三相五线380V±10%,50Hz
安全保护:具有接地保护,漏电保护,过流保护。
额定功率:<5KW
2、系统对象配置
设备整体与实际中央空调系统结构相同,采用开放式不锈钢框架结构,各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统(风管组件)、模拟房间、电控柜、计算机等部分组成,并配有集水器、分水器、膨胀水箱。
(1)制冷机组
由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成,管路中还设有控制阀等实训所必需的部件,管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作,制冷剂为R22。
(2)冷却水系统
由1套喷淋式冷却塔机组、2台冷却水泵组成,主要完成制冷机组冷却散热工作。
(3)冷冻水系统
由2台冷冻水泵、分水器、集水器、膨胀水箱等组成,主要完成制冷机组的冷冻水循环工作。
6、制热系统
由模拟锅炉(电加热式)、1台热水泵组成,主要完成制热工作。
(5)空气调节系统(风管组件)
由过滤器、表冷器、电加热器、普通风机、风道等组成,主要完成空气调节作用。
(6)模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成,主要完成房间的温度设定与空气调节作用。
(1)控制装置配置
整个中央空调采用PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据,可进行全手动和自动运行操作。
3、PLC:三菱FX2N-48MR
4、变频器:三菱FR-S540E-0.75K-CH
5、触摸屏:5.7英寸彩色触摸屏
(2)软件配置
2、PLC编程软件,配套PLC实训程序及实训指导书。
3、中央空调配套组态软件。
(3)网络监控及智能考核软件,实现教师台和学生台电脑(30台)可以同时监控中央空调的运行状态,对中央空调的压力、温度等相关数据进行采集和显示。 教师机设置故障,学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据,生成成绩单,具有打印功能。
(1)通讯配置
可以实现多台电脑联网控制系统。
(2)工具仪表配置
1、品牌台式微机1台 (校方自备)
2、数字万用表1个
3、装配工具1套
(三)、中央空调配置清单

编号 名称 单位 数量 详细参数指标
1 压缩机 1 2HP R22 50HZ 220V
2 起动器 1 50UF
3 储液器 1 R22 1KG
4 冷凝器 1 螺旋式
5 手阀 2 1/4
6 高低压表 2 低压表:-0.1~1.8Mpa, 高压表:-0.1~3.8Mpa
7 膨胀阀 1 RF22 Φ3 -60℃~10℃
8 风机 1 ~220V
9 风管组件 1 内装过滤器、蒸发器、风机等
10 热水泵 2 ~220V 50HZ 300W 扬程35米
11 冷水泵 2 ~220V 50HZ 370W 扬程32米
12 电磁阀(液) 1 Ф10m 220V
13 蒸发器 1 螺旋式
14 过滤器 1 Ф10 R22
15 视液镜 1 Ф10
16 温控器 1 ~220V 50HZ设定温度范围:5℃~35℃
17
18 热电偶 8 K型
19 工作原理模拟演示板 1 彩色LED动态演示
20 模拟房间 1 1200mm×1200mm×1800mm
21 模拟锅炉 1 40L 1500W内胆额定压力0.7mpa
22 冷却塔 1 3T
23 水箱 2 透明
24 支撑框架 1 钢质
25 控制柜 1 内装PLC、变频器、交流接触器、控制开关等
26 连接线 1 航空插
27 考核软件 1 中央空调控制实训,可设置15个故障
28 实验操作指导书 1
29 电脑小推车 1 喷塑钢结构
30 PLC 1 FX2N-48MR
31 变频器 1 三菱FR-S540-0.75K-CH
32 触摸屏 1 5.7英寸彩色触摸屏
33 温度采集模块 2 三菱FX2N-4AD
34 压力采集模块 1 三菱FX2N-2AD
35 变频调速模块     三菱FX2N-2DA
36 压力传感器 2 量程范围:低压0~0~1.6Mpa、高压0~3.8Mpa
37 服务器 1 16口,网络
38 智能答题系统 1 含学生答题器及网络安装
39 赠送装配维修工具1套 1 一字、十字螺丝刀、尖嘴钳、斜口钳、相应3种扳手等
40 万用表 1 数字


(四)、DB-JDW12型中央空调实训考核台(网络型)系统构成图

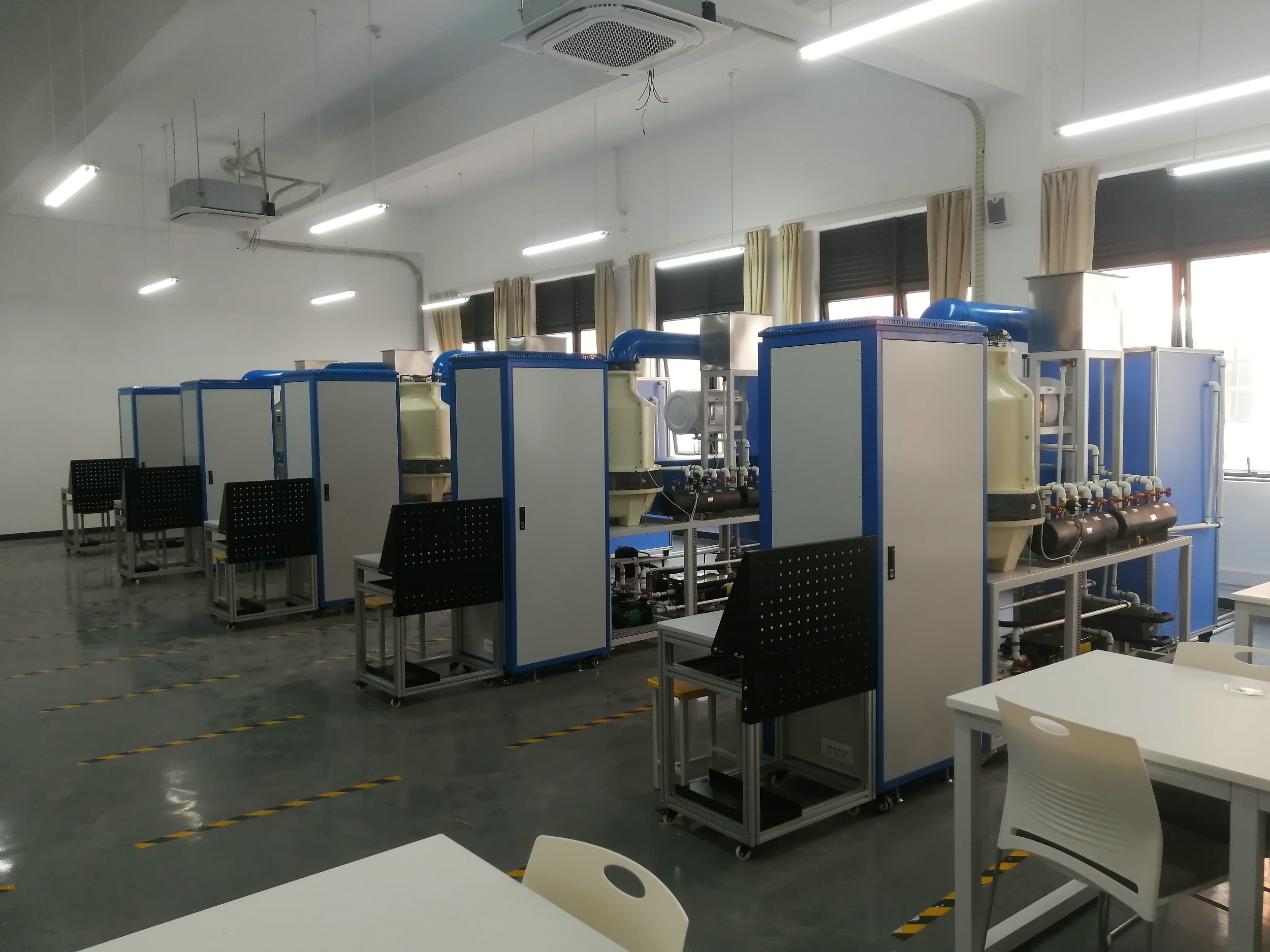

网络型中央空调实训考核装置,网络型空调实训台

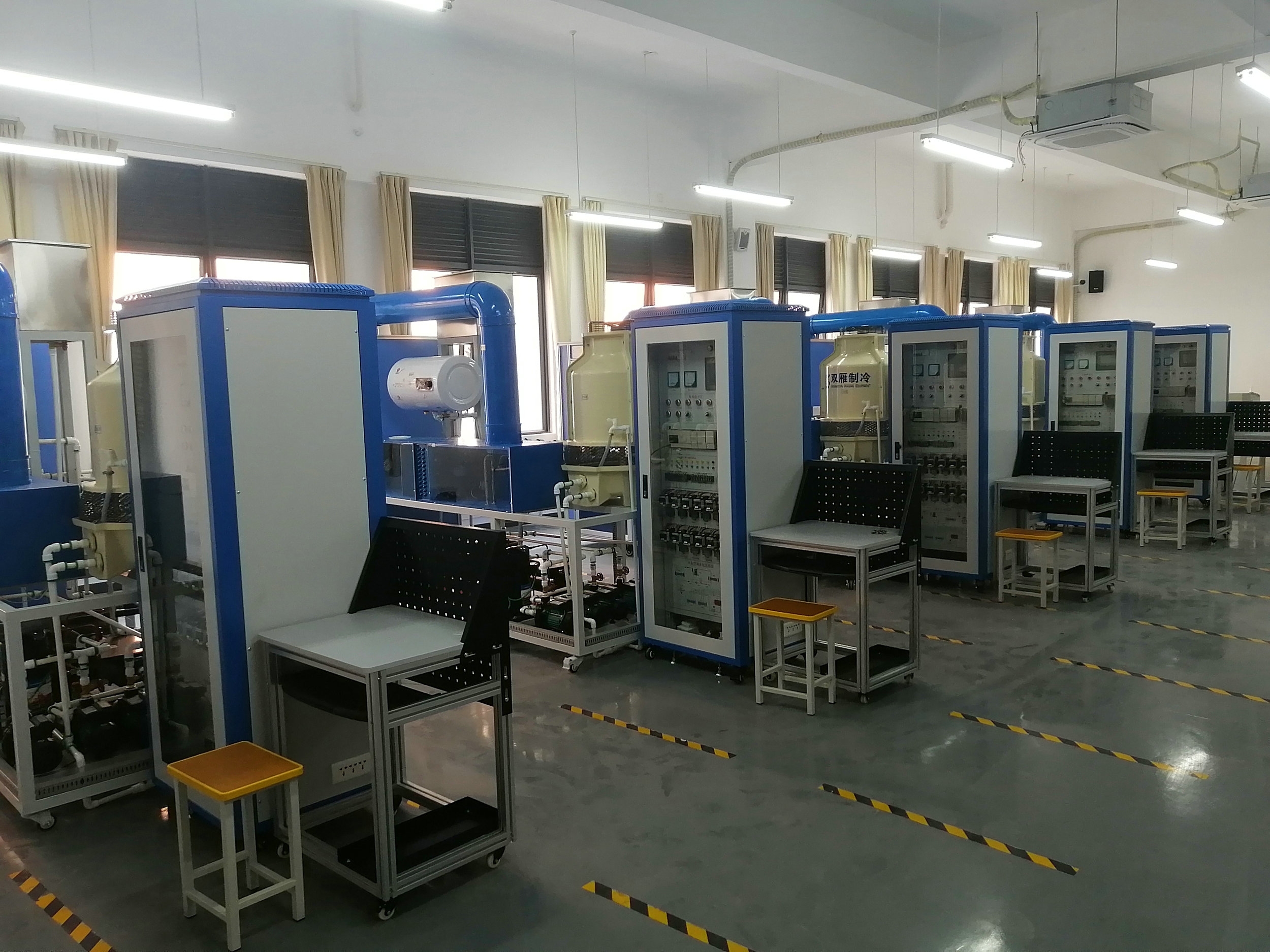

网络型中央空调实训考核装置,网络型空调实训台
