新能源汽车电工电子实训台

新能源汽车电工电子实训台
[名称]:新能源汽车电工电子实训台
[规格型号]:DBGY-02C
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

DBGY-02C  新能源汽车电工电子实训台
新能源汽车电工电子实训台

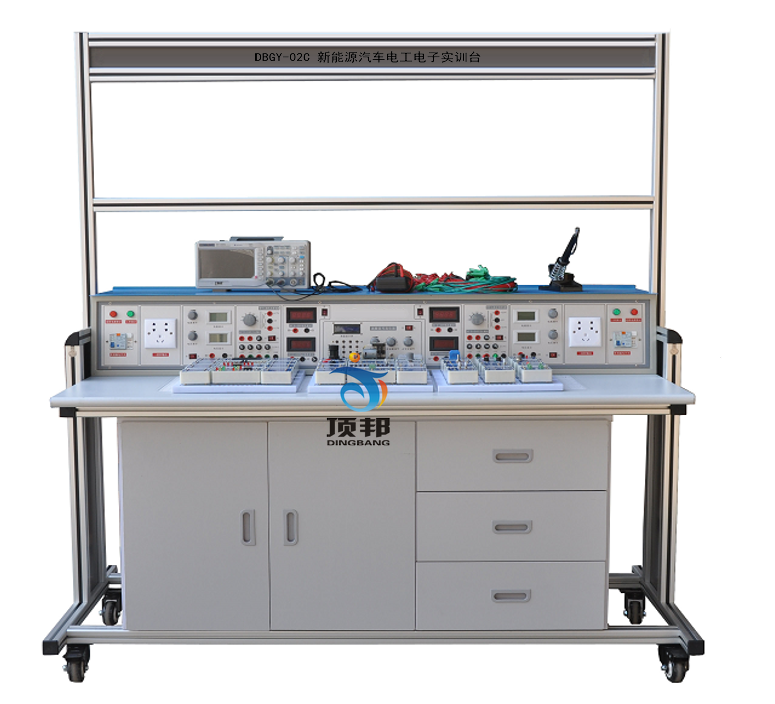

(设备外形参考图片)
一、设备概述
新能源汽车电工电子实训台适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般汽车工程电工电子类专业的<模拟电子技术>、<数字电子技术>、<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训,还可以满足电子实训;电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
电工电子创新实训模块由有机塑料盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。
二、设备技术指标
(1)工作电源:单相三线 AC 220V±10%  50Hz
(2)温度:-10~40℃;环境湿度:≤90%(25℃)
(3)外形尺寸:长×宽×高=1600×700×1600mm
(3)整机功耗:≤700V.A
(5)安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三 、实训台基本配置及功能
实训装置由实训台、电源控制屏、实训模块、实训工具等组成。
(一) 实训台
采用工业铝合金型材框架,在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表;第二层可放置PVC夹板,用来夹放实训图纸。实训台下方还设有四个带刹车的万向轮,便于移动和固定。
(二) 活动柜(1个)
活动柜设有3个带拉手抽屉,可存放实训工具及可实训模块。
(三) 电源控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训提供交直流电源、信号源和测量仪表等,具体功能如下:
1.交流电源
(1) 高压交流电源:六路AC220V电源接口,可为外配仪器设备提供工作电源。
(2)  低压交流电源:分3V、6V、9V、12V、15V、20V、24V七档可调,输出端具有短路保护、过载保护及自动复位功能,同时还提供带中心抽头双17V交流电源。
2.直流电源
(1) 可调直流电源:两路0.0V~30V/2A连续可调,具有截止型短路软保护和自动恢复功能,设有三位半数显指示。
(2) 固定直流电源:±12V/1A、±5V/1A固定输出,每路均具有短路保护措施。
3.测量仪表
数字直流电流表:测量范围:0~2000mA,三位半数显。
数字直流电压表:测量范围:0~30V,三位半数显。
4.功率函数信号发生器/频率计
1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
3)频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
6)频率计最高测量范围100MHz,自动换档。
5、双踪示波器(深圳鼎阳50M双通道7寸LCD示波器: SDS1052DL)
带宽:50MHZ;通道:双通道;实时采样率:500MSa/S;储存深度:32kpts
垂直灵敏度:2MV-10V/DIV;触发源:CH1、CH2、EXT、EXT/5.AC Line;内部存储:2组参考波形;屏幕:7英寸TFT-LCD显示器,分辨率800*480;净重:2.5KG。
6、配套工具:
数字式万用表、元件盒、剥线钳、斜口钳、小十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、工具箱等常用工具。
四、实训模块配置介绍
(一) 常用二极管学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。
展示普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、光电二极管、变容二极管的标示方式,列举了普通二极管和发光二极管的极性判别方法。展示了整流二极管、开关二极管、稳压二极管、发光二极管、检波二极管、红外发射接收二极管、光敏二极管、贴片二极管、变容二极管,双向触发二极管的实物及检测接口。
提供二极管、电容、电阻的综合应用电路:单相桥式整流滤波电路-DC5V电源的产生电路,带有熔丝保护及发光二极管指示,通入单相AC220市电即可工作(模块设有单相电源变压器),同时该DC5V电源可为其他模块检测供电之用。
(二)常用电阻学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。
分为三个区域,分别为图例标示区、识读要点区及认知检测区。
图例标示区:展示固定电阻、可调电阻、热敏电阻的符号及电阻的标示方法(直标法、文字符号法,数标法,色环法)。
识读要点区:展示色环符号的规定及各色环符号的代表意义,提供四环电阻、五环电阻、贴片电阻的示例详解。提供了常用的排阻符号及实物展示,便于感性认识。
列出了常用电阻的单位符号及进阶关系。
认知检测区:提供碳膜电阻,包括1/4W、1/2W、1W三类小功率共6个实际电阻,全部为E24系列阻值;金属膜电阻1/4W、1/2W、1W三类小功率共6个E96系列阻值实际电阻;贴片电阻类,包括1206、1812、2512三类封装形式共6个实际电阻。所有电阻两端提供可供检测的台阶插座(内孔2MM)。
(三)常用电容学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。
分为三个区域,分别为图例标示区、识读要点区及认知检测区。
图例标示区:展示普通电容器(无极性)、电解电容器、可调电容器、双联可调电容器的符号。
识读要点区:展示E12、E24系列的标称值电容。提供色环电容、CBB电容、极性电容的标示及容值识别详解。
列出了常用电容的分类及各类国产电容及代号。
认知检测区:提供色环电容、普通瓷片电容、高压瓷片电容、涤纶电容、CBB电容、云母电容、直插式钽电容、独石电容、电解电容、微调电容、CBB61电机启动电容、CBB20轴向无感聚酯膜电容、安规电容等若干典型通用电容;同时还按照封装提供0603及0805贴片电容、贴片铝电解电容、贴片钽电容等若干贴片电容。
(四)常用晶体管(三极管)学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。
对常用晶体管的分类及管脚判断进行了介绍,展示半导体三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT,单向晶闸管SCR,双向晶闸管TRIAC的图示,列举了常用9013、3DJ6F的识读方法;展示了小功率三极管、塑封大功率三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT,单向晶闸管SCR,双向晶闸管TRIAC等实物,提供检测接口。
展示了常用贴片类三极管如9012,9013,S8050,S8550的实物。
(4)常用电感学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。
分为三个区域,分别为图例标示区、识读要点区及认知检测区。
图例标示区:展示电感阻的符号及的标示方法
识读要点区:展示色环符号的规定及各色环符号的代表意义,提供了常用的电感符号及实物展示,便于感性认识。
列出了常用电感的单位符号及进阶关系。
认知检测区:提供各式电感及两端提供可供检测的台阶插座(内孔2MM)。
(5) 控制电路模块×2
该模块元件包括继电器、开关、发电机、起动机、逆变模组等实物,学生可进行自主连线,并测量线路信号。
(6)线束插头插接练习模块
包含多种常用的对接插头,自锁插头,防反插插接头等。
四、实训项目
1、线束插头拔插练习
2、电工电子元件认知与测量;
3、基本线路特性;
4、测量工具使用;
5、继电器、逆变器等工作线路原理与测量
