液体流量仪表标定实验系统

液体流量仪表标定实验系统
[名称]:液体流量仪表标定实验系统
[规格型号]:DBJT-4
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

一、概述
流量是生产与科学试验中的重要参数,不论是工业生产还是科学试验都需要进行流量的测量,以核算过程或设备的生产能力及各部分流量所占的比例,以便对过程或设备作出评价。目前,测量流量的仪表大致可分为三类,即速度法、体积法和质量流量法。
虽然各种流量仪表在出厂前都进行了流量标定,建立了流量刻度标尺,但是在实验室或生产上应用时,工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计,则需要在使用之前进行现场校准工作。
本试验台主要采用称重法,对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据,经过串口传输给计算机使用;完成实时数据读取,数据计算和数据存储,历史数据查询以及实时曲线绘制,并实现流量计标定。
液体流量仪表标定实验系统
二、系统组成
液体流量仪表标定实验系统由水路系统、电子称重单元、数据采集系统、计算机测量控制系统和被校准流量计等单元组成(图1)。

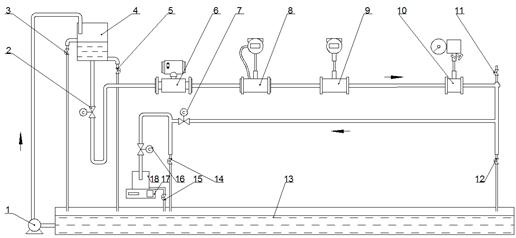

实验系统示意图
图1 实验系统示意图
1. 循环水泵; 2. 总阀; 3. 溢流阀; 4. 高位水箱; 5. 12. 14.  15. 排液阀; 6. 电磁流量计;
7. 比例调节阀; 8. 涡街流量计; 9. 涡轮流量计; 10. 孔板流量计; 11. 放气阀; 13. 水槽;
16. 电磁阀; 17. 电子秤; 18. 称量筒。
三、技术参数
流量范围:1~10m³/h
压力:1.6MPa介质:水
仪表测量精度:0.5级
电源:440V 16A
输出信号:4~20mA
涡街流量计,检测介质温度-20~250℃,精度等级:液体≤1%,测量范围液体3~60m3/h,可正偏。
涡轮流量计,检测介质温度-20~120℃,精度等级:≤0.5%,测量范围4~40 m3/h。
电磁流量计,检测介质温度-15~100℃,精度等级:≤0.5%,最大测量流量70 m3/h
板孔流量计,检测介质温度-15~250℃,精度等级:≤1%,公称压力2.5MPa.
功能齐全,使用方便,数据采集过程全部由计算机控制,达到数据显示和绘图同步进行
四、配置单

序号 名      称 型   号   规   格 数量
水路系统
1 水泵 不锈钢 1台
2 截止阀 闸阀,排污阀,排气阀,过滤器等 5只
3 管路 塑钢管,接头,不锈钢管,法兰,连接件 1套
4 高位水箱 不锈钢 1只
5 水槽 不锈钢 1只
6 机架结构 不锈钢,自制 1套
电子称重单元
1 电子秤 串口通讯,9903-15kg/9903-15kg 1台
2 称量筒 不锈钢 1只
数据采集系统
1 数据采集单元 自制 1台
2 数据传输电缆 RS232/485,支持MODBUS协议 1只
3 信号线 RVVP 2×0.75 1批
4 温度传感器 PT100 2只
测量控制单元
1 计算机 OptiPlex 380;  2009W 20英寸 HAS 宽屏显示器 1套
2 有机玻璃板 具体外形尺寸见图纸 1套
3 比例调节阀 φ20 1只
4 电磁阀 φ20 2只
5 电气辅材 空气开关,漏电保护器,电线,光电隔离模块,线槽 1套
待校准流量计
1 孔板流量计 φ20 一体化孔板流量计 1套
2 涡街流量计 φ20 LUGB系列涡街流量计典型产品 1套
3 涡轮流量计 φ20 LW系列液体涡轮流量计 1套
4 电磁流量计 φ20 LD系列电磁流量计典型产品 1套
