机构运动简图测绘及分析实验模型
产品详情
DB-DCFA 机构运动简图的测绘及分析实验模型

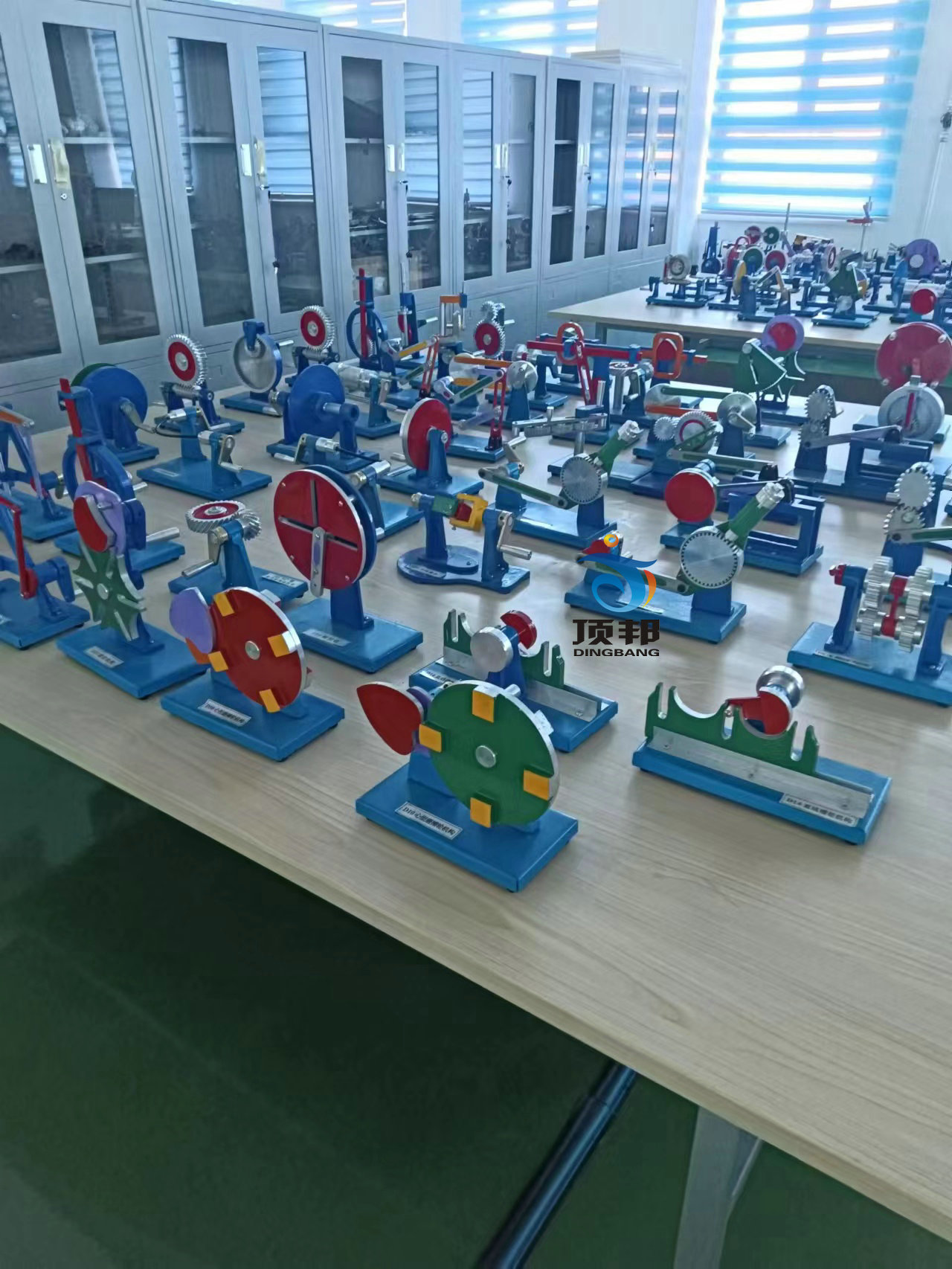

(参考图)
一、功能与特点
1.要用于机械原理(机械设计基础)课程开设“机构运动简图测绘及分析实验”;此外,产品中的所有模型都可以单独用于机械原理(机械设计基础)的课堂教学,机械创新设计课程中的机构创新部分的案例教学;
2.本系列产品分为DB-DCFA(基础型)、DB-DCFB(基础型)、DB-DCFC(创新型)和DB-DCFD(综选型),每大类型中精选配置典型的机构模型。
二、性能规格
1.模型材料:采用全铝合金材料,喷漆处理,使工件美观耐用,重量轻、方便课堂教学携带。
2.运动构件经机械精加工,装配精度高,机构运动灵活,各构件不发生干涉现象。
3. 各模型按教学要求分色、划线,为学生测绘、测量、计算自由度提供依据。主要部分颜色统一。
4.模型尺寸:240×200×160mm左右
序列 | 品 名 | 单位 | 数量 | 单价 | 金额 | 备注 | |
1 | DB-DCFA机构运动简图的测绘及分析模型 | 套 | 1 | 11000 | 11000 | 全铝制,10台为一套,附件1 | |
2 | DB-DCFB机构运动简图的测绘及分析模型 | 套 | 1 | 16000 | 16000 | 全铝制,10台为一套,附件2 | |
3 | DB-DCFC机构运动简图的测绘及分析模型 | 套 | 1 | 18200 | 18200 | 全铝制,10台为一套,附件3 | |
4 | DB-DCFD机构运动简图的测绘及分析模型 | 套 | 1 | 59000 | 59000 | 全铝制,50台为一套,附件4 |
功能特点:机构测绘及分析实验模型材料全部用铝合金制作,如运动件、转动轴齿轮都精加工而成。成台部件进行了分色处理,尺寸:240×200×160(mm)左右。对学生测绘量计算自由度提供了方便依据。产品转动灵活、耐磨性好、拆装方便,使用寿命保证在30年以上。
A1曲柄滑块泵 | A2曲柄摇块泵 |
A3曲杆摇杆泵 | A4转动导杆泵 |
A5摆动导杆泵 | A6剪床机构 |
A7差动轮系结构 | A8浮动盘联轴节 |
A9齿轮直线机构 | A10齿轮摆杆机构 |
DB-DCFB 机构运动简图的测绘及分析模型
B1抛光机 | B2装订机机构 |
B3牛头刨床 | B4鄂式破碎机 |
B5步进输送机 | B6假支关节机构 |
B7机械手腕部机构 | B8简易冲床 |
B9铆钉机构 | B10制动机构 |
DB-DCFC 机构运动简图的测绘及分析模型
C1新型四杆机构 | C2放射连接组合机构 |
C3汪克尔旋转式发动机 | C4摆盘式活塞机机构 |
C5轴向柱塞泵机构 | C6插秧机分秧插秧机构 |
C7齿轮-凹轮组合机构(1) | C8齿轮-凹轮组合机构(2) |
C9多论廓轮换工作机构 | C10工作移置装置运动机构 |
DB-DCFD 机构运动简图的测绘及分析模型
编号 | 模型名称 | 编号 | 模型名称 |
1 | 叠加机构 | 26 | 直线运动机构 |
2 | 双曲柄机构 | 27 | 连杆棘轮机构 |
3 | 内槽轮机构 | 28 | 差动螺旋机构 |
4 | 滚子推杆心型凸轮机构 | 29 | 滑道轴节机构 |
5 | 斜齿轮传动机构 | 30 | 三平杆传动机构 |
6 | 减速器 | 31 | 万向接头 |
7 | 齿轮间歇机构 | 32 | 双冲头机构 |
8 | ZK周转轮系机构 | 33 | 偏心凸轮机构 |
9 | 曲柄摇杆机构 | 34 | 偏心往复运动机构 |
10 | 心型摩擦轮机构 | 35 | 急回机构 |
11 | 扇形齿轮机构 | 36 | 椭圆齿轮机构 |
12 | 磨擦轮机构 | 37 | 2K-H周转轮系机构 |
13 | 椭圆齿轮机构 正弦机构 | 38 | 三档齿轮变速机构 |
14 | 直线槽轮机构 | 39 | 蜗轮蜗杆传动机构 |
15 | 行星机构 | 40 | 往复圆柱凸轮机构 |
16 | 等径凸轮机构 | 41 | 槽轮机构 |
17 | 45°螺旋齿轮传动机构 | 42 | 机器人爬杆机构 |
18 | 圆锥直齿轮传动机 | 43 | 摆动导杆急回机构 |
19 | 齿轮传动往复运动机构 | 44 | 反馈机构 |
20 | 空间机构 | 45 | 90°螺旋齿轮传动机构 |
21 | 安全离合器机构 | 46 | 差速器 |
22 | 齿轮连杆机构 | 47 | 软轴传动机构 |
23 | 摆动滑块机构 | 48 | 运动合成机构 |
24 | 椭圆仪 | 49 | 偏心调速器机构 |
25 | 渐开线凸轮机构 | 50 | 行星机构Ⅱ |
